Câblage

Le bus KNX transporte les informations entre modules. Il permet aussi d’alimenter les équipements KNX en 29V DC via une alimentation installée au tableau électrique. Certains modules nécessitent une alimentation auxiliaire supplémentaire pour fonctionner. Le bus KNX est standardisé Eib-YSTY 2x2x0.8. Il est composé de 2 paires torsadées (rouge/noir et […]

Le bus KNX

La station météo KNX permet la gestion de l’ombrage pour optimisation solaire ainsi que la sécurité vent et pluie pour BSO et stores bannes. La station météo KNX est raccordée au bus KNX et nécessite une alimentation auxiliaire 24V DC d’environ 200mA. Celle-ci sera fourni par une alimentation supplémentaire raccordée […]

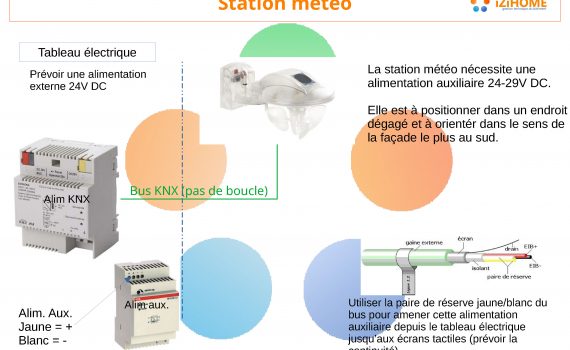

Câblage de la station météo KNX

Le servomoteur KNX pour vannes de chauffage et de refroidissement permet la régulation terminale des pièces. Le servomoteur KNX pour vannes est à raccorder au bus KNX. Le courant disponible sur le bus permet au servomoteur de s’ouvrir et de se fermer proportionnellement à la demande. Nota : il convient […]

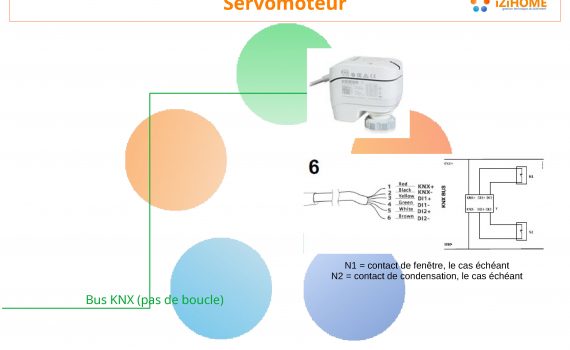

Câblage KNX des servomoteurs pour vannes

La plupart des écrans tactiles KNX nécessitent une alimentation auxiliaire 24V DC. Il faut prévoir une alimentation auxiliaire supplémentaire entre 200 et 400mA pour alimenter un écran tactile mais il faudra prévoir plus de puissance si il y a d’autres équipements KNX à alimenter (station météo, autres écrans…). L’alimentation auxiliaire […]

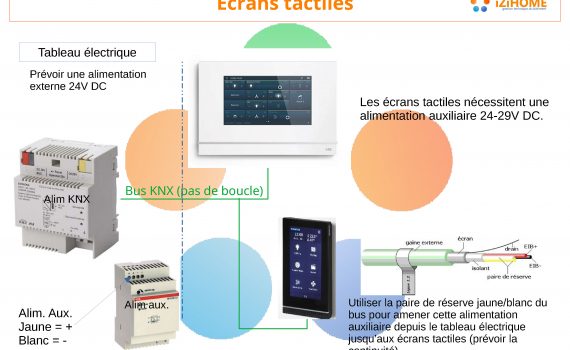

Câblage des écrans tactiles KNX

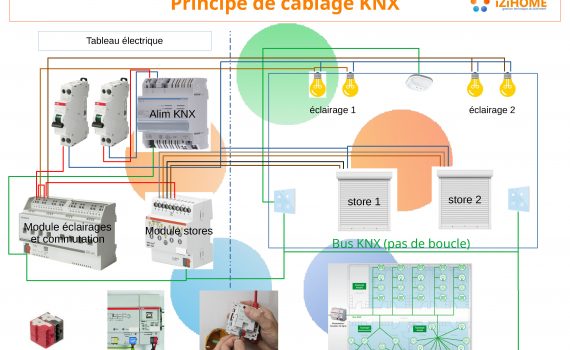

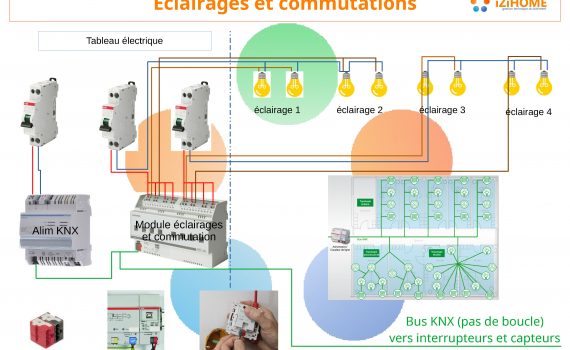

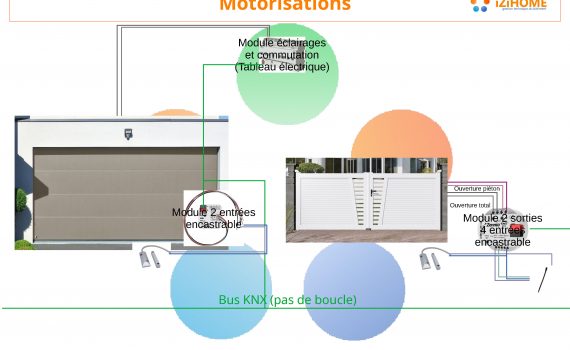

Principes de câblage KNX - détails sur le câblage des équipements à piloter vers les équipements à piloter, les interrupteurs et capteurs

Principes de câblage KNX
